电路板

电路板

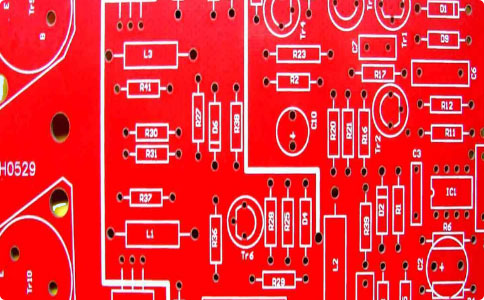

蚀刻片名称:PCB线路板、印制电路板、双面电路板

  用途:PCB线路板简称电路板,是由覆铜片蚀刻加工而成,其作用是通过金属铜片的导电性连接各种电子元器件,也就是电子元器件的载体,电子产品分软件和硬件两个部分组成,硬件的主要作用是装载软件使软件能够正常运行,下面让我们看看PCB线路板的制程工艺吧。

佛山鑫恒力是一家专业的PCB设备线路板设备生产厂家,为广大印制电路板蚀刻加工厂提供全套PCB设备和工艺技术支持,欢迎新老客户前来咨询线路板设备,0757-86677701

      PCB制程:对PCB线路板有一定了解的人都知道线路板是由一条条密密麻麻的线条组成的,这些线条的排列规则是PCB工程师根据PCB线路板的用途使用protel、allegro等等软件做封装绘制而成的,然后通过封装好的图形交由菲林输出厂家输出菲林,有了菲林之后再将部分抗酸油墨固化到覆铜板上实现图像转移。
     蚀刻工艺:涂布→烘干→曝光→显影→蚀刻→退膜

  所需设备:(PCB线路板设备类)

  ①涂布机:用于工件涂油墨做保护层,用涂布机上油墨是现如今技术最先进成熟的一种方式,特点是均匀、省时、省人工、产量高、省耗材等等。

  ②烤 箱:用于涂的油墨烤干,防止油墨流挂,加深固化

  ③线路板曝光机:用于光固工件上的局部感光油墨,形成图像转移,通过开启紫外线灯光发出UVA波长的紫外线,将菲林片上的图案转移到涂有感光油墨的工件上

  ④线路板显影机:用于感光工艺,曝光后将产品表面图案显现出来,然后进入蚀刻工序,可实现连续生产。

  ⑤PCB线路板蚀刻机:用于腐蚀工件上露出的金属部分,使用蚀刻液通过高压喷淋移除部分金属的腐蚀设备。

  ⑥超声波清洗机:用于清洗经过腐蚀后多余的油墨得到成品。

  上述设备根据实际产量和工件大小来选定规格型号,,对PCB线路板或任何蚀刻片有疑问可拨打我方销售电话咨询详谈
